6. Передача данных

6.1 Передача данных сканирования на короткие расстояния.

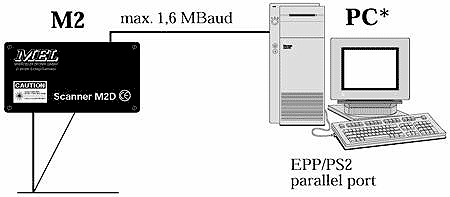

Стандартные выводы сканера используются для передачи данных на находящиеся поблизости компьютеры. Для цифровой передачи через порт EPP максимальная длина
кабеля должна составлять примерно 2 м (рисунок 11).

=====================================================

рисунок 11

=====================================================

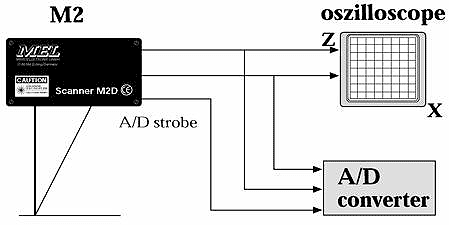

Дальность передачи аналогового сигнала зависит от внешних условий, и качество передачи ухудшается, если отсутствует надлежащее экранирование (рисунок 12). Следует использовать экранированный кабель. Его дли на не должна превышать 10 м на выводах напряжения от 0 до 10 В. При высокой интенсивности помех или больших расстояниях следует использовать выходные сигналы тока (4…20 мА).

=====================================================

рисунок 12

=====================================================

6.2 Передача данных на большие расстояния.

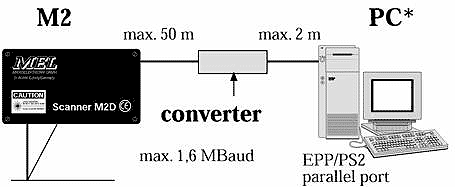

При передаче целых профилей объектов на большие расстояния вследствие высокой скорости данных требуется дополнительное оборудование (см. рисунок 13).

=====================================================

рисунок 13

=====================================================

6.3 Передача обработанных данных.

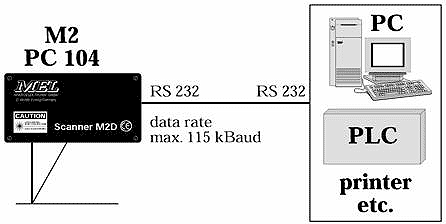

Объем передаваемых данных увеличивается только в том случае, если вместо целого профиля пересылается результат обработки (рисунки 14 и 15). Последовательная передача обработанных данных на короткие расстояния, макс. 10 м.

=====================================================

рисунок14

====================================================

Последовательная передача обработанных данных на большие расстояния, макс. 20 м.

=====================================================

рисунок15

====================================================

7. Дополнительные функции.

•Выводы тока (стандартная функция для типов 2, 3, 5, 7)
•PC 104, встроенный в сканер, в целях обработки данных
•Передача цифровых данных на большие расстояния
•Сменный защитный экран

8. Программное обеспечение.

Со сканером M2D поставляется основной программный пакет. В него включены следующие модули:

•ПО для считывания данных и управления сканером (версии для Windows и DOS):

-динамически подключаемые библиотеки (DLL) для Win 3.1x и Win 95/98/2000/NT. (В Windows NT для прямого доступа к интерфейсам требуется специальный драйвер для режима ядра). DLL имеют следующие функции:

• считывание данных,
• ручная конфигурация сканера,
• фильтрация данных.

•Примеры в Turbo-Pascal 7.0, Borland C++ и Delphi

Кроме основного поставляемого пакета программ, имеются дополнительные программные модули для подготовки и обработки данных:

• общая обработка для:
• распознавания кромок,
• измерениязазоров,
• распознавания и измерения объектов.

=> следующая страница <=
